Die richtigen Dichtungsmaße sind entscheidend, damit eine Dichtung zuverlässig abdichtet und optimal in die vorgesehene Nut oder den Falz passt. Bereits geringe Maßabweichungen können dazu führen, dass eine Dichtung nicht korrekt sitzt oder ihre Funktion nur eingeschränkt erfüllt. Je nach Einbausituation spielen unterschiedliche Maße eine Rolle. Zu den wichtigsten gehören Falzhöhe, Falzbreite, Nuthöhe und Nutbreite.
Diese Maße beschreiben die Abmessungen der Aufnahme, in der die Dichtung montiert wird, und dienen als Grundlage für die Auswahl einer passenden Dichtung. Auf dieser Seite erfahren Sie, was die einzelnen Dichtungsmaße bedeuten, wie sie gemessen werden und warum sie für die Auswahl der richtigen Dichtung so wichtig sind. Mit dem passenden Maß stellen Sie sicher, dass Ihre Dichtung dauerhaft dicht, sicher montiert und optimal auf den jeweiligen Einsatzbereich abgestimmt ist.
So messen Sie Tür- und Fensterdichtungen richtig
Wer eine neue Fenster- oder Türdichtung kaufen möchte, stößt schnell auf Begriffe wie Falzhöhe, Falzbreite, Nuthöhe oder Nutbreite. Gerade wenn die alte Dichtung verschlissen ist oder kein Hersteller mehr bekannt ist, sorgen diese Maßangaben häufig für Verwirrung. Dabei sind die Maße entscheidend, damit eine neue Dichtung später perfekt sitzt und zuverlässig gegen Zugluft, Feuchtigkeit und Lärm abdichtet. In diesem Ratgeber erklären wir die wichtigsten Begriffe einfach und verständlich.
Warum sind die richtigen Maße so wichtig?
Eine Dichtung funktioniert nur dann zuverlässig, wenn sie exakt zum vorhandenen Profil passt. Ist die Dichtung:
- zu groß, lässt sich das Fenster oder die Tür oft nur schwer schließen.
- zu klein, entstehen Undichtigkeiten und Wärmeverluste.
- mit einer falschen Nut ausgestattet, hält sie nicht sicher im Profil.

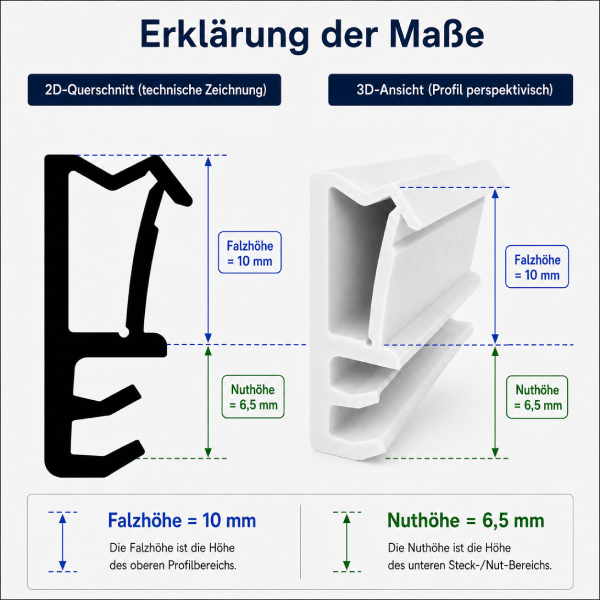

Was bedeutet die Falzhöhe?Die Falzhöhe beschreibt die Höhe des oberen Dichtungsprofils. Gemessen wird vom Übergang zum Steckbereich bis zur höchsten Stelle der Dichtung. Je höher die Falzhöhe ist, desto stärker wird die Dichtung beim Schließen des Fensters oder der Tür zusammengedrückt. Ist die Falzhöhe zu hoch, lässt sich das Fenster oft schwer schließen. Ist sie zu niedrig, entstehen häufig Zugluft und Undichtigkeiten. Die Falzhöhe bestimmt:
|
Was bedeutet die Nuthöhe?Die Nuthöhe beschreibt den unteren Bereich der Dichtung, der in die vorhandene Nut eingesteckt wird. Eine falsche Nuthöhe kann dazu führen, dass die Dichtung herausrutscht oder sich nur schwer einsetzen lässt. Sie entscheidet darüber:
|

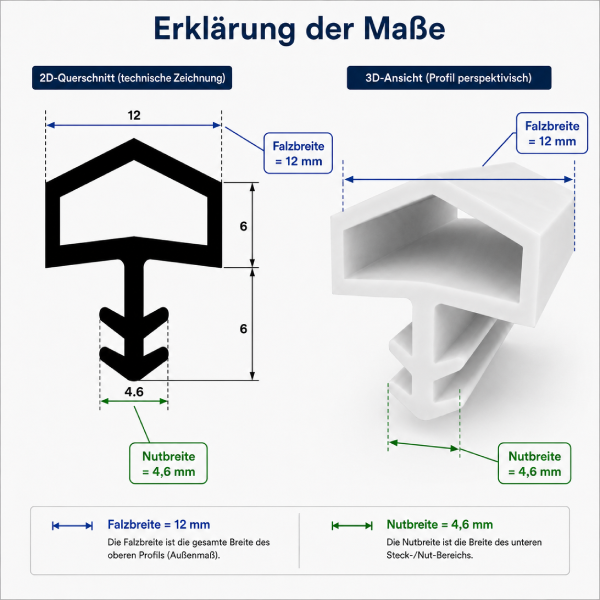

Was ist die Falzbreite?Die Falzbreite bezeichnet die gesamte Außenbreite des oberen Dichtungsprofils. Dieses Maß beeinflusst unter anderem:
Die Falzbreite wird immer als Außenmaß gemessen. |
Was bedeutet die Nutbreite?Die Nutbreite beschreibt die Breite des Steckfußes, also des Bereichs, der in die Nut des Fenster- oder Türprofils eingesetzt wird. Sie ist eines der wichtigsten Maße überhaupt. Ist die Nutbreite zu klein, sitzt die Dichtung locker. Ist sie zu groß, lässt sie sich häufig gar nicht erst einsetzen. |
Häufige Fehler beim Messen
Die Dichtung kann über viele Jahre zusammengedrückt sein. Messen Sie sie daher möglichst im ausgebauten Zustand.
Für eine eindeutige Zuordnung reicht die Höhe allein meist nicht aus. Besonders die Nutbreite entscheidet über den sicheren Sitz.
Ein Messschieber liefert deutlich präzisere Ergebnisse und ist eine Empfehlung unsererseits.
FAQ: Häufig gestellte Fragen
Ein digitaler Messschieber liefert die genauesten Ergebnisse. Alternativ kann auch ein Lineal verwendet werden, allerdings mit geringerer Messgenauigkeit.
